Physicalレイヤーとは
Physicalレイヤーはdw-2000でデータを組み上げて行く上で使用され、ストラクチャ（セル）を作成する様々なマテリアル（基礎素材）のことを言います。このPhysicalレイヤーには0〜255までの256通りの番号、または意味のある名称、例えばMetalやolyと言った名称を割り振ることができます。

Derivedレイヤーとは

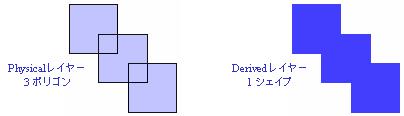

Derivedレイヤーはレイアウトデータベースからパスやバウンダリを抽出し生成される形状またはポリゴンの集まりのことを言います。またDerivedレイヤー同士を論理的に結合することにより生成することも可能です。

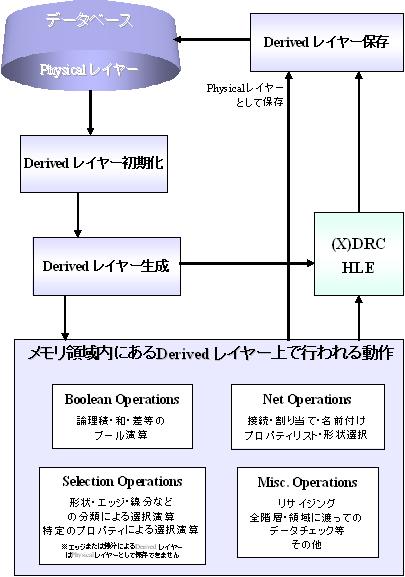

またDerivedレイヤーは物理的なポリゴンデータとして保存しない限り、その演算結果はメモリ領域に置かれます。これによりディスクスペースの節約と編集･検証時間の向上を図っています。

基本モジュールとして使用できるDerivedレイヤー機能は以下の通りです：
・ Derivedレイヤーの生成（重なり合ったポリゴンの論理的結合）
・ 特定のレイヤーの論理的総面積の計算（領域指定及びトップレベルのみか全階層かを選択可能）
・ リサイジング（コーナータイプ選択可能）
・ ブール演算
　- 論理差演算（AND）
　- 論理和演算（OR）
　- 排他的論理和演算（XOR）
　- 論理差演算（SUB）
　- 否定演算（NOT）

上記演算で生成されたDerivedレイヤーは全て、物理的なポリゴンデータとしてデータベースに保存することも可能です。また保存せず、メモリ領域内にGPE変数として保持し、他の演算にそのまま利用していくことも可能です。これによりディスクスペースの節約と演算速度の向上を図ることができます。

オプションのXDRCまたはHLVSモジュールがあると、上記の基本機能の他に以下の全ての機能を使用することができます：

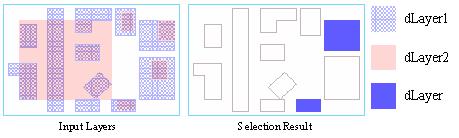

・ 関連位置による形状（shape）選択演算
　- Avoid
　- Butting
　- Butting Only
　- Butting or Overlap
　- Coincident
　- Coincident Include
　- Coincident Inside
　- Include
　- Inside
　- Inside Only
　- Outside
　- Overlap
　- Straddle
　- Touching

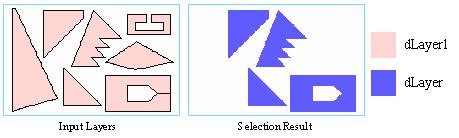

・ 特定のプロパティによる形状（shape）選択演算
　- Acute Angles
　- 45 Degree Angles
　- Edge Length
　- Number of Edges
　- Number of Holes
　- Octagonal Angles
　- Orthogonal Angles
　- Perimeter
　- Rectangles Only

・ 関連位置によるエッジ選択演算
　- Butting
　- Coincident
　- Touching

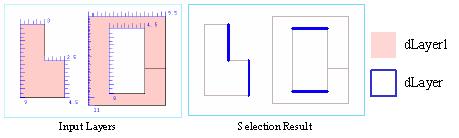

・ 特定のプロパティによるエッジ選択演算
　- Acute
　- Bend Radius
　- 45 Degrees
　- Length
　- Number of Edges
　- Octagonal
　- Orthogonal
　- Relative Angle
　- Total Length

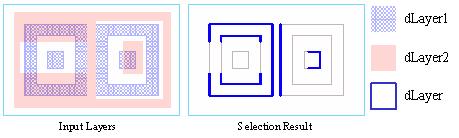

・ 関連位置による断片選択演算
　- Avoid
　- Butting
　- Butting or Overlap
　- Coincident
　- Inside
　- Inside Only
　- Outside
　- Touching

・ ネット機能
　- 電気的に接続しているレイヤー
　　- 順次接続レイヤー
　　- 非順次接続レイヤー
　- レイヤーへネット番号を割り当てる
　- ネットに名称を割り当てる
　- ネットプロパティリストの作成
　　- プロパティリストから計算を実行する
　- ネットを使用している形状（shape）を選択する（ネット同士の選択演算）
